FS2117高效 DC-DC 同步整流5V2.1A升压转换器芯片
- 2023-11-02 16:24:00
- fanhaiwei 原创
- 510
FS2117是一款高效DC-DC同步整流5V2.1A升压转换器芯片,采用内部集成低阻抗功率内部集成软启动电路,无需外部补偿电容,外部反馈网络。,实现更高的效率。它具有宽输入电压范围,可适应不同的电源电压,同时支持输出过流保护和过温保护等功能,保证芯片的安全运行。
FS2117采用SOP8封装,体积小巧,易于集成。它适用于各种需要升压转换的应用场景,如LED照明、数码产品、电源适配器等。
下面我们详细介绍一下FS2117的主要特点:
1. 高效同步整流:FS2117采用同步整流技术,降低整流二极管的损耗,提高转换效率。在输出负载较大时,能够保持较低的温升,确保芯片的稳定运行。
2. 原边反馈控制:FS2117采用原边反馈控制模式,通过采样输出电压和电流来调节开关管的占空比,实现输出电压的稳定。这种控制方式具有响应速度快、精度高等优点。
3. 宽输入电压范围:FS2117的输入电压范围为2.5V-4.2V,可以适应不同的电源电压。在输入电压较低的情况下,仍能保持较高的输出功率,提高电源的利用率。
4. 输出过流保护:FS2117具有输出过流保护功能,当输出电流过大时,会自动切断输出,保护负载设备的安全。
5. 过温保护:FS2117内置过温保护功能,当芯片温度过高时,会自动降低开关管的占空比,减少功率损耗,避免芯片过热损坏。
6. FS2117采用SOP8封装形式,体积小巧,易于集成。同时引脚定义简单,方便客户使用。
总之,FS2117是一款高效、安全、易于集成的DC-DC同步整流5V2.1A升压转换器芯片,适用于各种需要升压转换的应用场景。其高效同步整流、原边反馈控制、宽输入电压范围、输出过流保护、过温保护以及封装等特点,使得FS2117成为市场上极具竞争力的升压转换器芯片之一。
特点
◼ 工作频率 500kHZ
◼ 内部集成同步整流 MOS,无需外部整流二极管
◼ 外部反馈网络,输出电压可调节
◼ 恒流短路保护模式
◼ 电流模式,响应速度快
◼ 内部过流保护功能

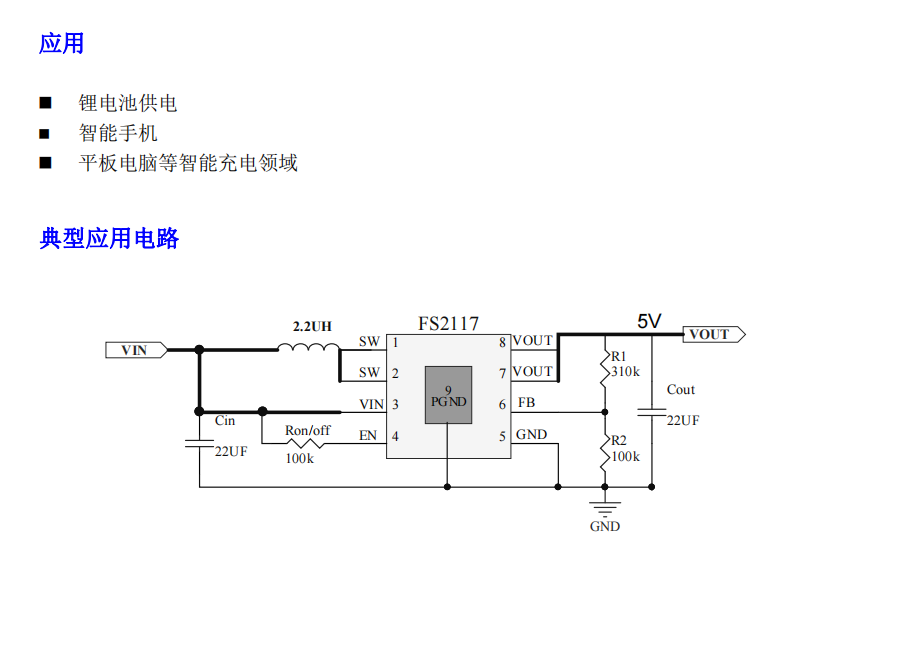

应用
◼ 锂电池供电
◼ 智能手机
◼ 平板电脑等智能充电领域
